SnapTool – Ferramenta de Troca Rápida para CNC ER11, ER16, ER20, ER25.

SnapTool – Sistema ATS (Automatic Tool System – Spindle) para Troca de Ferramentas CNC

O SnapTool é um sistema de troca automática de ferramentas não convencional, desenvolvido para máquinas CNC que utilizam spindle rosqueado. Para diferenciar este conceito das trocas industriais tradicionais, o SnapTool utiliza a denominação ATS (Automatic Tool System – Spindle), destacando que a troca ocorre diretamente no eixo do spindle, por meio de um processo controlado, repetitivo e seguro.

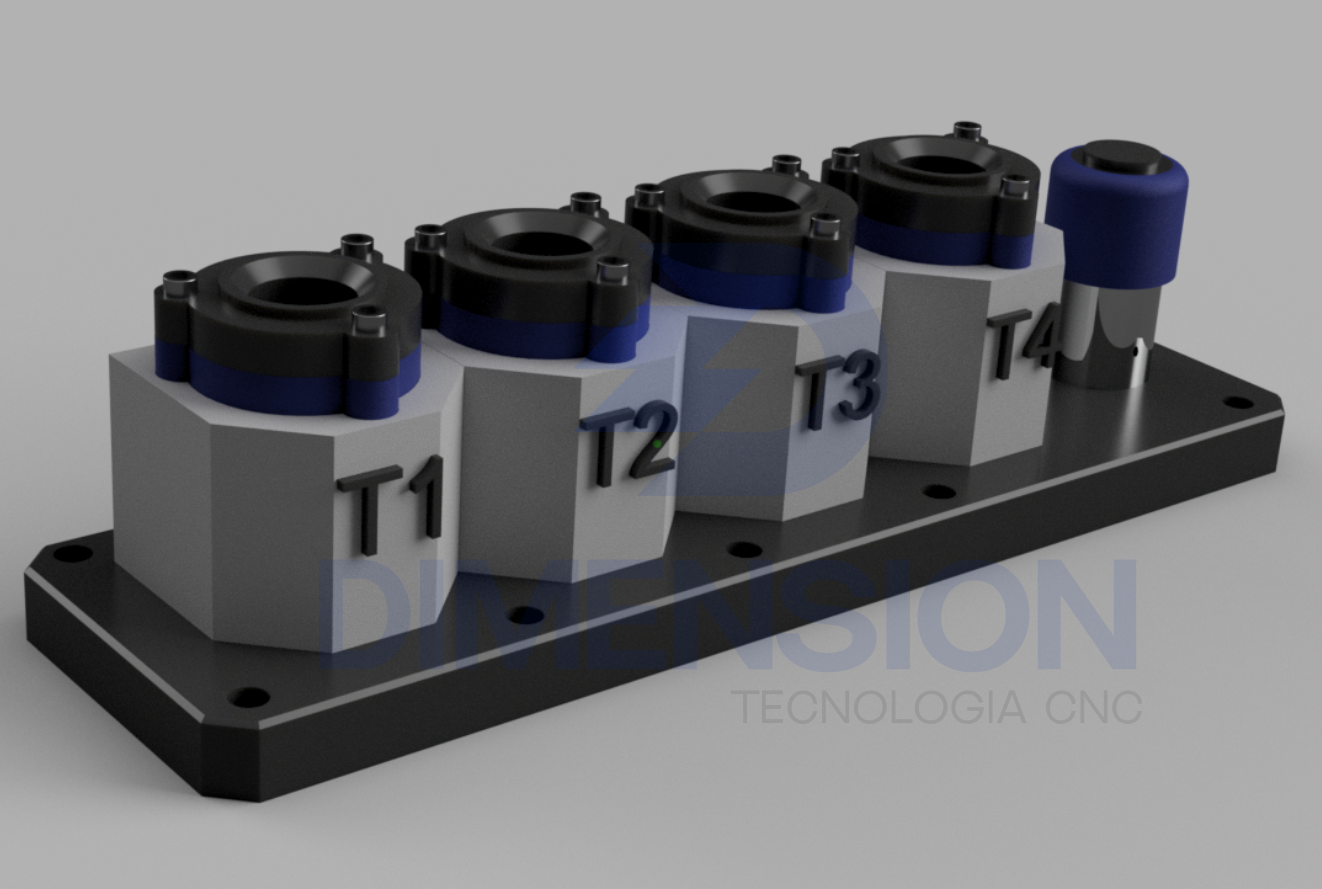

Na sua configuração padrão, o SnapTool é fornecido com 4 posições automáticas de ferramenta e 1 probe integrado, formando uma solução completa para aumento de produtividade, padronização de processos e redução significativa do tempo de setup.

Funcionamento do sistema (resumo)

O SnapTool executa a troca de ferramentas através de um processo automatizado de rosqueamento e desrosqueamento, utilizando movimentos controlados da própria máquina CNC.

Durante a troca:

• a ferramenta atual é solta do spindle

• a próxima ferramenta é rosqueada automaticamente

• o comprimento da ferramenta é medido pelo probe

• o ciclo de usinagem continua com correção precisa de altura

Todo o processo é previsível, repetitivo e integrado ao funcionamento normal da máquina.

Sistema adaptável a cada CNC

O SnapTool pode ser modificado estruturalmente e funcionalmente para se adaptar a cada máquina CNC específica, considerando:

• dimensões físicas da máquina

• curso dos eixos

• layout disponível

• tipo de spindle

• aplicação do cliente

Nosso suporte técnico está disponível para atender o cliente e solucionar modificações, tanto na instalação inicial quanto em adaptações futuras.

Assistência técnica completa

A Dimension CNC oferece assistência técnica total, garantindo que o SnapTool funcione corretamente no equipamento do cliente.

O suporte pode ser realizado:

• presencialmente, ou de forma remota, com acompanhamento técnico direto

O SnapTool não é apenas fornecido — ele é implementado, ajustado e validado na máquina do cliente.

Modelos de porta-ferramenta disponíveis

O SnapTool é compatível com os seguintes padrões:

• ER11

• ER16

• ER20

• ER25

• ER32

A escolha do modelo deve sempre respeitar o diâmetro máximo das ferramentas utilizadas.

Limitação do sistema (uso correto)

⚠️ O SnapTool jamais deve funcionar com fresas cujo diâmetro seja maior que o diâmetro da porca ER utilizada.

Para operação segura e correta, é obrigatório que o diâmetro da fresa seja ligeiramente menor que o diâmetro da porca ER, garantindo:

Uso de ferramentas maiores – comando T0 (troca manual controlada)

Quando é necessário utilizar fresas de diâmetro maior do que o permitido pelo sistema ATS, o SnapTool permite essa operação de forma segura por meio do comando T0.

Fluxo resumido:

• o comando T0 faz a máquina soltar a ferramenta atual

• o spindle se desloca para uma posição de troca manual

• o operador instala a ferramenta manual

• após o uso, a máquina retorna à posição de troca manual

• a ferramenta manual é removida

• o SnapTool busca automaticamente a próxima ferramenta

Esse procedimento garante total flexibilidade de uso sem comprometer o funcionamento do ATS.

O SnapTool danifica a rosca do spindle?

Não.
O SnapTool foi projetado para operar com alinhamento correto, torque controlado e movimentos repetitivos, evitando esforços laterais ou excessivos na rosca do spindle.

Quando utilizado dentro das especificações e com instalação adequada, não há desgaste ou dano à rosca do eixo.

Princípio de compatibilidade do SnapTool

O SnapTool depende das capacidades lógicas do controlador CNC, não apenas do hardware.

Ele funciona com controladores que:

✔ Aceitam macros e/ou scripts
✔ Possuem entradas e saídas digitais (E/S) para relés e sensores


• sequência de comandos de troca (rosquear / desrosquear)

• movimentos seguros (ex.: G53 ou equivalente)

• probe de medição (ex.: G31 ou equivalente)

• controle de spindle (M3 / M4 / M5)

• offsets de ferramenta (G92, SetCurrentTool ou funções similares)

Controladores mais comuns compatíveis

• Mach3 – padrão de uso do SnapTool

• Mach4 – compatível com adaptação de macros

• LinuxCNC – compatível mediante adaptação

• Controladores baseados em PC com motion controller:

  • Centroid Acorn

  • PlanetCNC

  • UC300 / UC400 / PMDX

  • SmoothStepper (com Mach3 ou Mach4)

Controladores industriais proprietários não são compatíveis de forma nativa.

Para outros controladores, a compatibilidade deve ser consultada previamente.

Resumo final

• Sistema ATS (Automatic Tool System – Spindle)

• 4 ferramentas automáticas + probe integrado

• Compatível com ER11 a ER32

• Adaptável a cada CNC específica

• Assistência técnica completa inclusa

• Compatível com Mach3, Mach4, LinuxCNC e sistemas baseados em PC

• Uso de ferramentas maiores permitido via T0

• Compatibilidade com outros controladores sob consulta
